ゼロポイントクランプクイックチェンジシステムライザー 5軸CNC加工用 SK96-80L

ゼロポイントクランプクイックチェンジパレットシステム

クイックチェンジクランプシステムの概要

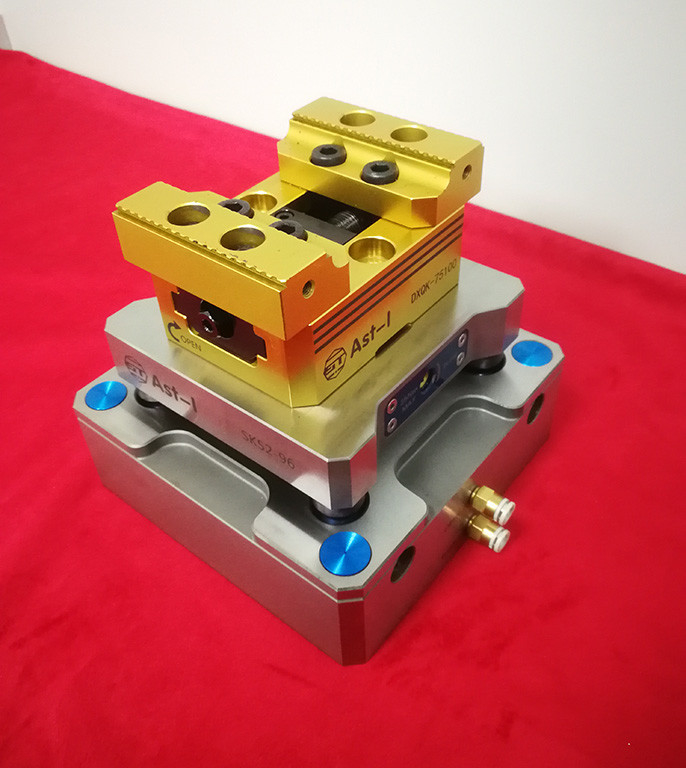

ライザーは5面加工でのアクセス性を向上させ、機械テーブルに直接固定して取り付けるか、ゼロポイントプレートにセットアップして取り外すことができます。80mmと100mmの高さで、丸型と角型のバージョンがあります。ゼロポイントプレートは、ブッシングを介してライザーにピン留め、位置合わせ、取り付けられます。

柔軟性、精度、そして非常に高い耐久性 – モジュラー式Quick・Pointシステムにより、セットアップ時間を最小限に抑えます。

フライス盤スピンドルとしての electrospindle のクランプシステムは、リリースユニットによって操作される統合テンショナーで構成されています。ツールのクランプは手動または自動で行うことができ、リリースは油圧、空気圧、または電気で行われます。例えば、旋盤スピンドルのクランプシステムは、油圧作動クランプシリンダーによって手動または自動で操作されるチャックで構成されています。旋盤スピンドル、研削スピンドル、ドリルスピンドルの分野では、

クイックチェンジクランプシステムの仕様

詳細: 96スタイルアップライズバイス

サイズ: 150mmx135mmx80
繰り返し位置決め精度: 0.005mm
ロックフォース: 22KN (プルスタッド4個)
材質: 硬鋼
重量: 6.0Kg

よくある質問

1. 注文方法
ステップ1: 必要なモデルと数量をお知らせください。
ステップ2: ご注文の詳細を確認するためのPIを作成します。
ステップ3: 全て確認できたら、お支払いをお願いします。

ステップ4: 最終的に、定められた期間内に商品を納品します。

2. 精度のについて
すべてのゼロポジションシステムは、0.005mm以内の繰り返し位置決め精度を備えています。

3. 納期
少量注文: 通常在庫あり、支払い受領後すぐに商品を納品します。
大量注文: 5〜7日
OEM注文: 7〜15日

4. OEMロゴサービス
ロゴ刻印サービスを提供しています。

5. アフターサービス
a. チャック保証: 1年
b. 初回注文で不良品が見つかった場合、次回の注文時に新しい部品を無料で交換いたします。
当社の製品の不良率は1%未満です。

解除方法:
空気圧/手動
